В чем отличие между армированными и неармированными рукавами (шлангами)

Как характеризуются и в чем принципиальное отличие армированных и неармированных рукавов и шлангов. Классификация ГОСТ и традиционное общепринятое обозначение.

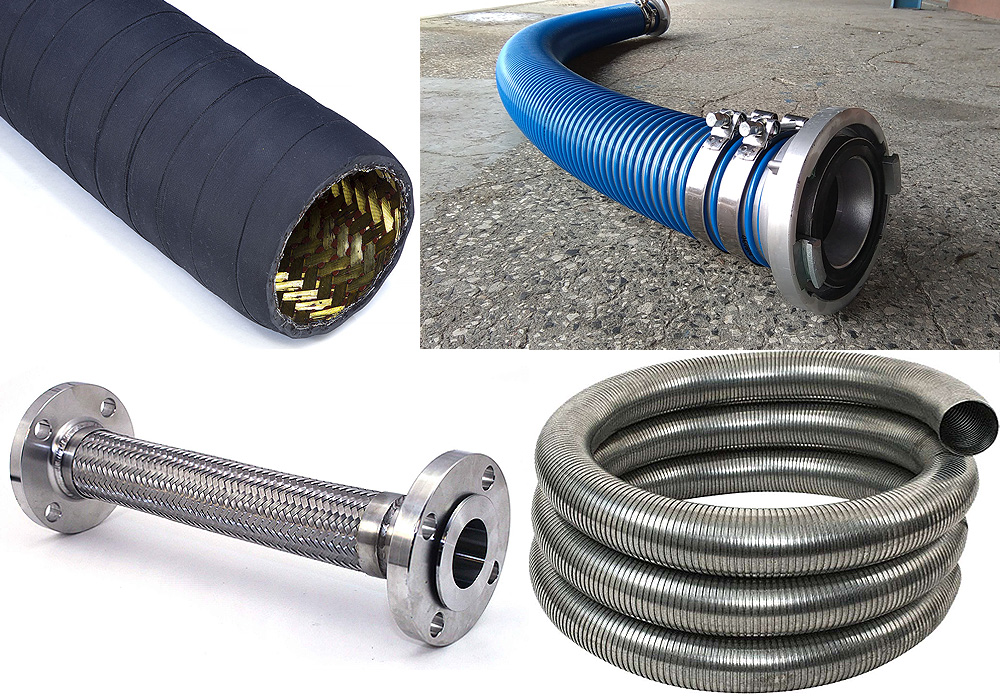

Армированные рукава или шланги – это гибкие трубопроводы, в конструкции которых предусмотрен определенный тип усиления каркаса, с целью предотвращения деформации внутренней полости рукава (шланга), сохранения абсолютной герметичности при высоком давлении, и защиты от внешнего воздействия.

В различных сочетаниях, в рукава и шланги закладывается арматура в виде: нитяного усиления, многослойного текстиля, спирали из стальной или композитной проволоки в виде гофры, слоев металлокорда и т.д., а также усиление различными полимерными пропитками.

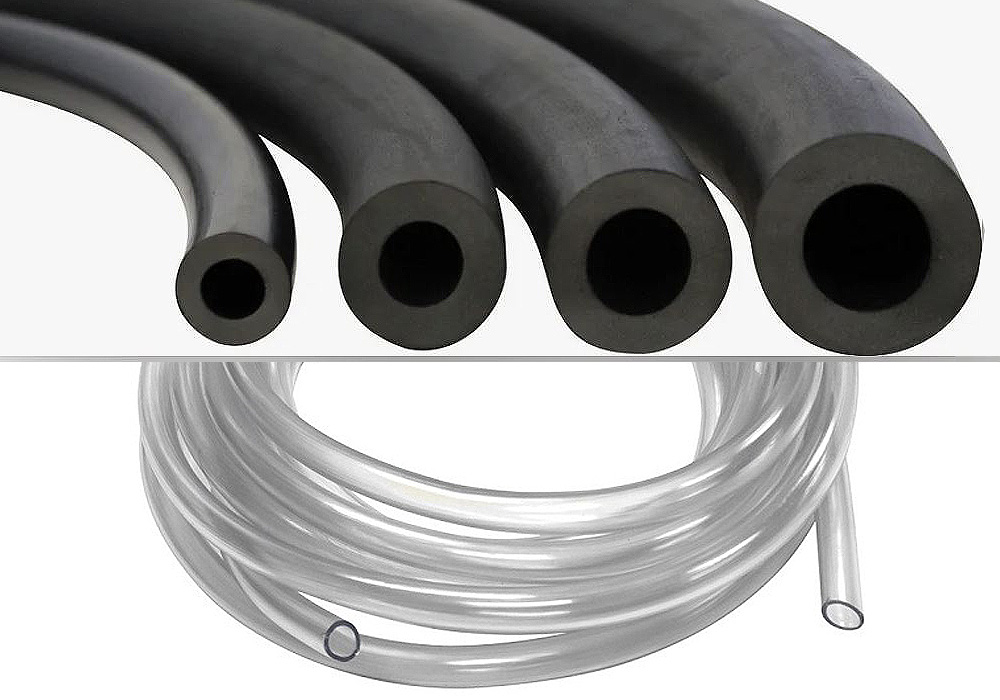

Неармированные рукава и шланги – это гибкие трубопроводы, условно не содержащие арматуру в каркасе изделия. Как правило, такие рукава не предназначены для работы при высоком давлении, однако, обладают свойством большого растяжения, гибкости и эластичности, например, шланги и рукава резиновые, силиконовые, полиэтиленовые, некоторые модели ПВХ (Поливинилхлорид) и другие, не содержащие дополнительного усиления.

Противоречие между названиями конструкций «армированный и неармированный»

В некоторых стандартах происходит противоречие, рукава армированные могут обозначаться как неармированные, например, в стандарте ГОСТ 5398-76 «Рукава напорно-всасывающие» указывается, что данный вид является «неармированными», однако, в конструкции резиновых рукавов предусмотрены армирующие усиления в виде тканевых слоев и стальной спирали.

Разъяснение

В Государственных стандартах разъясняется, что «Рукава гибкие армированные» – это гибкие трубопроводы, состоящие из жесткой несущей основы каркаса, усиленные различной арматурой в любой комбинации, например: цельнометаллическая гофрированная труба (металлорукав), рукава с несущей основой из композитных материалов, (сильфоны) гофрированного типа и т.д.

Данные виды усиления являются фундаментальным каркасом трубопровода, имеют рифленую структуру внутри полости рукава, и обозначаются как «армированные» на основе ГОСТ.
